What Is the Normal Earth Resistance Value?
গ্রাউন্ডিং রেজিস্ট্যান্সের গ্রহণযোগ্য মান নির্ভর করে প্রয়োগের ধরন এবং প্রয়োজনীয় সুরক্ষার স্তরের উপর।
বাড়ি, বাণিজ্যিক ভবন এবং হালকা শিল্প স্থাপনায় সাধারণভাবে ৫ ওহমের কম মান গ্রহণযোগ্য ধরা হয়।
গুরুত্বপূর্ণ স্থাপনা যেমন সাবস্টেশন, হাসপাতাল এবং ডাটা সেন্টারে সাধারণত লক্ষ্য থাকে ১ ওহমের কম, যাতে সর্বোচ্চ নিরাপত্তা ও যন্ত্রপাতির সুরক্ষা নিশ্চিত করা যায়।
একটি সঠিক গ্রাউন্ডিং সিস্টেম অত্যন্ত গুরুত্বপূর্ণ, কারণ এটি বৈদ্যুতিক শক প্রতিরোধ করে, অগ্নিকাণ্ডের ঝুঁকি কমায় এবং দামী যন্ত্রপাতিকে ক্ষতি থেকে রক্ষা করে।

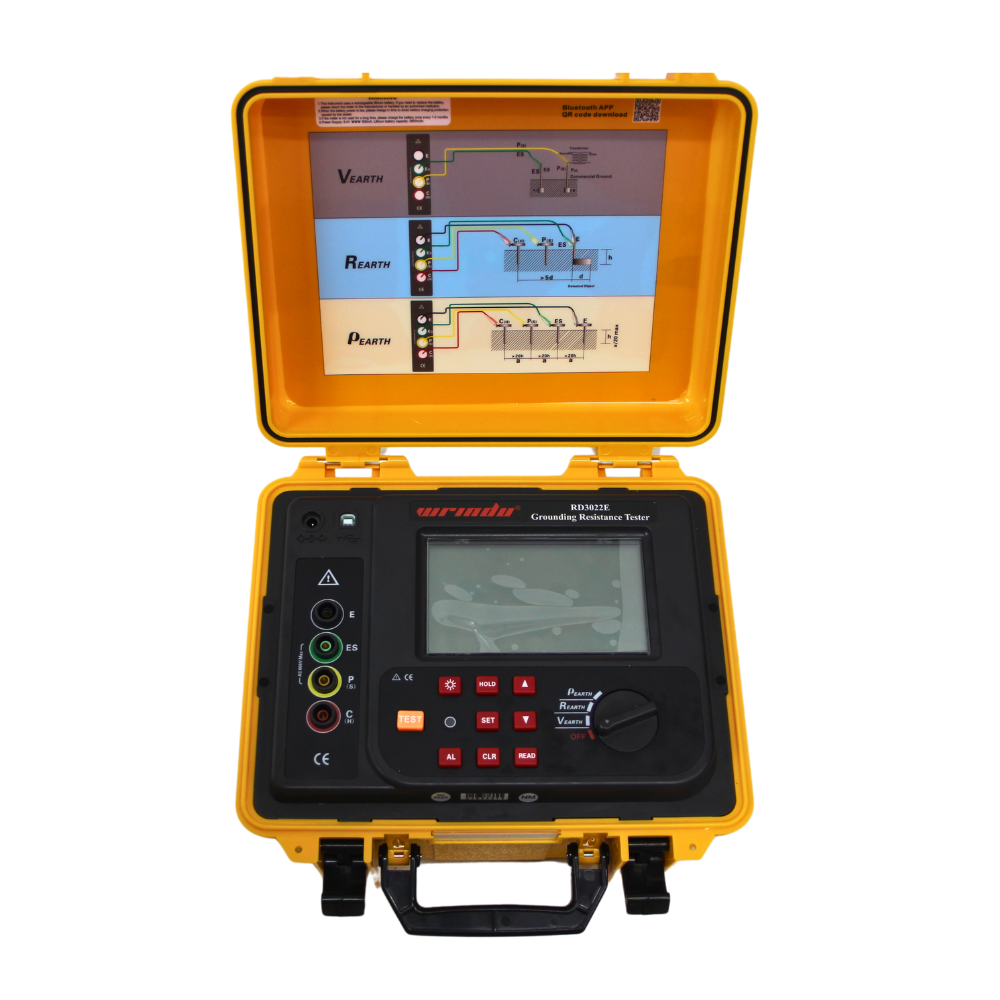

আরও জানতে ক্লিক করুন: আর্থ রেজিস্ট্যান্স টেস্টার সম্পর্কে
গ্রাউন্ড রেজিস্ট্যান্স কী এবং কেন এটি গুরুত্বপূর্ণ?
গ্রাউন্ড রেজিস্ট্যান্স হলো সেই প্রতিরোধ যা মাটি বিদ্যুৎ প্রবাহকে গ্রাউন্ড ইলেকট্রোড থেকে মাটিতে যেতে বাধা দেয়।
যখন কোনো বৈদ্যুতিক ত্রুটি ঘটে, অতিরিক্ত কারেন্ট নিরাপদে মাটিতে প্রবাহিত হওয়া উচিত। যদি রেজিস্ট্যান্স বেশি হয়:
ত্রুটির কারেন্ট দ্রুত নিষ্কাশিত নাও হতে পারে
প্রোটেকশন ডিভাইস সঠিকভাবে কাজ নাও করতে পারে
বিপজ্জনক টাচ এবং স্টেপ ভোল্টেজ তৈরি হতে পারে
কম গ্রাউন্ড রেজিস্ট্যান্স নিশ্চিত করে:
দ্রুত ত্রুটি বিচ্ছিন্নকরণ
বৈদ্যুতিক শকের ঝুঁকি কমানো
ট্রান্সফরমার, ডিস্ট্রিবিউশন প্যানেল এবং সংবেদনশীল যন্ত্রের ভালো সুরক্ষা
উৎপাদক, কন্ট্রাক্টর এবং স্থাপনা মালিকদের জন্য সঠিক গ্রাউন্ডিং কোনো বিকল্প নয়—এটি একটি মৌলিক নিরাপত্তা প্রয়োজন।
কীভাবে গ্রাউন্ড রেজিস্ট্যান্স মাপা হয়?
গ্রাউন্ড রেজিস্ট্যান্স পরিমাপ করা হয় মাটিতে একটি নির্দিষ্ট কারেন্ট প্রয়োগ করে এবং উৎপন্ন ভোল্টেজ পার্থক্য মাপার মাধ্যমে। আধুনিক ডিজিটাল যন্ত্র এই মান স্বয়ংক্রিয়ভাবে গণনা করে, ফলে প্রক্রিয়াটি দ্রুত ও নির্ভুল হয়।
1️⃣ থ্রি-পয়েন্ট মেথড (ফল-অফ-পটেনশিয়াল)
সবচেয়ে বেশি ব্যবহৃত পদ্ধতি
অতিরিক্ত দুটি প্রোব ব্যবহার করে
একক গ্রাউন্ড রডের জন্য খুব নির্ভুল
নির্ভুল ফলাফলের জন্য সুপারিশকৃত
2️⃣ ফোর-পয়েন্ট মেথড (Wenner)
মাটির রেজিস্টিভিটি মাপতে ব্যবহৃত
গ্রাউন্ডিং সিস্টেম ডিজাইনে সহায়তা করে
রডের গভীরতা ও সংখ্যা নির্ধারণে সাহায্য করে
3️⃣ ক্ল্যাম্প-অন মেথড
গ্রাউন্ড বিচ্ছিন্ন করার প্রয়োজন নেই
মাল্টি-গ্রাউন্ডেড সিস্টেমের জন্য উপযোগী
দ্রুত এবং সহজ
ফল-অফ-পটেনশিয়ালের তুলনায় সামান্য কম নির্ভুল
গ্রাউন্ডিং সিস্টেমকে পানি নিষ্কাশন পাইপের সাথে তুলনা করা যায়—যত সহজে কারেন্ট মাটিতে প্রবাহিত হবে, তত কম রেজিস্ট্যান্স হবে।
প্রয়োগ অনুযায়ী সুপারিশকৃত গ্রাউন্ড রেজিস্ট্যান্স
| প্রয়োগ | সুপারিশকৃত মান | মন্তব্য |
|---|---|---|
| আবাসিক / বাণিজ্যিক | < 5 ওহম | সাধারণ নিরাপত্তা মান |
| শিল্প স্থাপনা | 1–5 ওহম | যন্ত্রের সংবেদনশীলতার উপর নির্ভরশীল |
| সাবস্টেশন | < 1 ওহম | গুরুত্বপূর্ণ সুরক্ষা প্রয়োজন |
| হাসপাতাল / ডাটা সেন্টার | < 1 ওহম | সংবেদনশীল যন্ত্রপাতি সুরক্ষা |
| বজ্রপাত সুরক্ষা ব্যবস্থা | < 10 ওহম | আন্তর্জাতিক মান অনুযায়ী |
⚠️ এই মানগুলো দেশভেদে বা সিস্টেম ডিজাইনের উপর নির্ভর করে পরিবর্তিত হতে পারে।
গ্রাউন্ড রেজিস্ট্যান্সের মান কোথায় নির্ধারিত হয়?
গ্রাউন্ডিং সংক্রান্ত প্রয়োজনীয়তা আন্তর্জাতিক মানদণ্ডে নির্ধারিত হয়, যেমন:
IEC 62305 (বজ্রপাত সুরক্ষা)
IEC 60364 (লো ভোল্টেজ বৈদ্যুতিক ইনস্টলেশন)
IEEE 81 (গ্রাউন্ড রেজিস্টিভিটি মাপার গাইড)
NFPA 70 / NEC (ন্যাশনাল ইলেকট্রিক্যাল কোড, USA)
এই মানগুলো নিরাপদ ও কার্যকর প্রোটেকশন নিশ্চিত করার উপর গুরুত্ব দেয়।
মাটির রেজিস্টিভিটি কীভাবে প্রভাব ফেলে?
মাটির রেজিস্টিভিটি সরাসরি গ্রাউন্ডিং সিস্টেমের কার্যকারিতাকে প্রভাবিত করে।
কম রেজিস্টিভিটির মাটি (ভালো গ্রাউন্ডিং)
ভেজা কাদা
দোঁআশ মাটি
আর্দ্র পরিবেশ
বেশি রেজিস্টিভিটির মাটি (খারাপ গ্রাউন্ডিং)
শুকনো বালি
পাথুরে মাটি
জমাটবদ্ধ মাটি
রেজিস্টিভিটি বেশি হলে সমাধান:
গ্রাউন্ড রডের গভীরতা বাড়ানো
একাধিক রড সমান্তরালে ব্যবহার
গ্রাউন্ড গ্রিড স্থাপন
বেন্টোনাইটের মতো পরিবাহী উপাদান ব্যবহার
আর্দ্রতা রেজিস্টিভিটি কমায়, আর শুষ্কতা তা বাড়ায়।
কখন গ্রাউন্ড রেজিস্ট্যান্স পরীক্ষা করা উচিত?
নিম্নলিখিত সময়ে পরীক্ষা করা উচিত:
নতুন সিস্টেম ইনস্টল করার সময়
আপগ্রেড বা মেরামতের পর
নিয়মিত রক্ষণাবেক্ষণের সময়
বজ্রপাত বা বৈদ্যুতিক ত্রুটির পর
মাটির বৈশিষ্ট্য সময়ের সাথে পরিবর্তিত হয়, তাই নিয়মিত পরীক্ষা জরুরি।
উচ্চ গ্রাউন্ড রেজিস্ট্যান্সের ঝুঁকি
উচ্চ রেজিস্ট্যান্সের ফলে:
ত্রুটি কারেন্ট সঠিকভাবে নিষ্কাশিত হয় না
বৈদ্যুতিক শকের ঝুঁকি বাড়ে
অগ্নিকাণ্ডের ঝুঁকি বৃদ্ধি পায়
যন্ত্রপাতি ক্ষতিগ্রস্ত হয়
প্রোটেকশন ডিভাইস ব্যর্থ হতে পারে
সঠিক ডিজাইন ও নিয়মিত পরীক্ষা এই ঝুঁকি এড়াতে সাহায্য করে।
মূল বিষয়সমূহ
✔ সাধারণ স্থাপনায় লক্ষ্য: < 5 ওহম
✔ গুরুত্বপূর্ণ অবকাঠামোতে লক্ষ্য: < 1 ওহম
✔ মাটির রেজিস্টিভিটি সরাসরি প্রভাব ফেলে
✔ ইনস্টলেশন ও নিয়মিত সময়ে পরীক্ষা করুন
✔ IEC, IEEE, NEC মান অনুসরণ করুন
কম গ্রাউন্ড রেজিস্ট্যান্স বজায় রাখা নিরাপত্তা বৃদ্ধি করে, মানদণ্ড মেনে চলতে সাহায্য করে এবং ব্যয়বহুল যন্ত্রপাতিকে ক্ষতি থেকে রক্ষা করে।
